Beschreibung

Nutbreite: 27mm;   Nuttiefe: 6-7mm – für Schubkastenlänge 230 – 350mm – Belastbarkeit 12kg

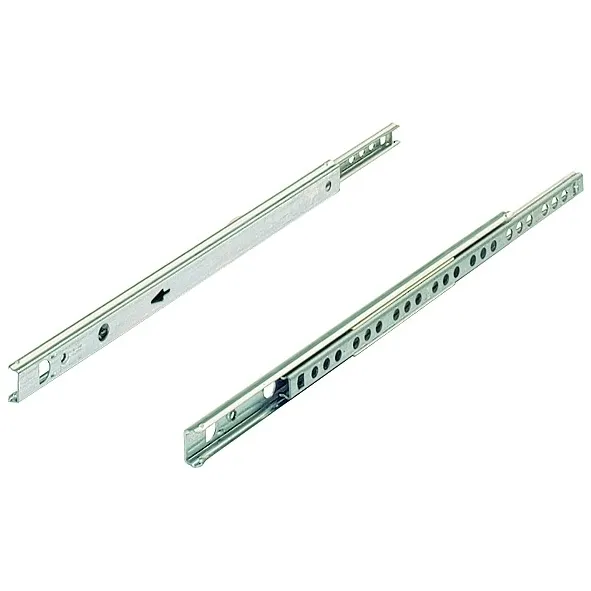

Kugelauszug KA 270

• Teilauszug
• Nennlänge 350mm
• Nutbreite: 27mm;   Nuttiefe: 6-7mm
• Für Schubkastenlänge 230 – 350mm
• Länge Korpusschiene 214mm
• Länge Schubkastenschiene 222mm
• Belastbarkeit 12kg nach EN 15338, Level1
• Präzisions-Teilauszug mit Auszugsanschlag und Ausrollsicherung
• Führungsschiene und Kugelkäfig bilden eine komplette, nicht trennbare Einheit
• Für Holzschubkästen mit genutetem, gefälztem oder aufgesetztem Boden
• Zwei Schrauben M4 x 9mm zur Befestigung der Führungsschiene am Schubkasten sind jeder Garnitur beigepackt.
• Befestigung der Führungsschiene am Korpus mit Senkkopfschrauben Durchm. 3,5mm oder mit Direktbefestigungsschrauben Durchm. 6,3mm.
• Stahl verzinkt


Die Garnitur besteht aus zwei Kugelauszügen und zwei Schrauben M4 x 9mm

( Abbildung ähnlich )
